• 2 Stck.

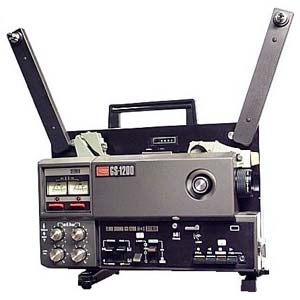

  800m Spulenarm, vormontiert (Rückseite und Deckel incl. 2 Montageschrauben)
• 2 Stck.
  Zahnriemen lang
• 2 Stck.
  Sicherungsstift (gekrümmt)
• 2 Stck.
  Sicherungsring ("e"-Ring)
• 1 Stck.
  Schraube M3x12
• 1 Stck.
  Mutter M3
• 2 Stck.
  Distanzring, Gummi, schwarz

ACHTUNG: Vor allen Arbeiten Netzstecker ziehen!
Bitte entfernen Sie das Netzanschlußkabel vom Gerät!

Die folgenden Arbeitsschritte sind jeweils an beiden Spulenarmen vorzunehmen.

1.1 Lösen Sie die zwei Schrauben von der schwarzen Kunststoffabdeckung des 360m-Spulenarmes und nehmen Sie die Abdeckung ab.

1.2 Nehmen Sie zuerst das obere der beiden weißen Riemenräder zusammen mit dem Riemen von der Achse.

1.3 Ziehen Sie den Sicherungsstift auf der Rückseite des unteren Riemenrades heraus und ziehen Sie dann das Riemenrad von der Antriebsachse ab.

1.4 Entfernen Sie die drei um die Antriebsachse angeordneten Schrauben (2x Kreuzkopf, 1x Schlitzkopf) und nehmen Sie den Spulenarm dann vom Gerät ab.

1.5 Entnehmen Sie das weiße, noch im Arm befindliche Zahnrad.
Am vorderen Spulenarm (Abwickelspulenarm) müssen Sie dazu zuerst die Schraube lösen, welche die Achse des Zahnrades bildet. Entfernen Sie dabei auch die kleine Messingbuchse, die sich auf der Schraube (oder im Zahnrad) befindet.

1.6 Lösen sie die beiden Madenschrauben am dickeren Ende des silbernen Spulendornes (mind. 3 Umdrehungen). Ziehen Sie den Dorn anschließend von dem dunklen Zahnrad ab.

1.7 Entfernen Sie den Sicherungsring vor dem Zahnrad von der Achse. Ziehen Sie dann das Zahnrad von der Achse ab.
