Capstan-Andruckrolle für Beaulieu 708 EL Projektoren

S8-Projektor 708 EL		 Da die Gummi-Auflage der Capstan-Andruckrolle dieses Projektorentyps im Laufe der vergangenen 20-30 Jahre zu Schrumpfungen neigte, kam es in der letzten Zeit vermehrt zu entsprechenden Ersatzteilanfragen. Die alterungsbedingte Schrumpfung, Aushärtung oder sogar Rissbildung an dieser Gummi-Andruckrolle (Bild) ist eine häufige Ursache von Tonstörungen bei diesem sehr beliebten Projektorentyp.

Bei der Übernahme von Beaulieu Cinema erhielten wir die Fertigungsunterlagen und das Original-Werkzeug für die Herstellung der Rollen.
Da auch die im Beaulieu-Lager befindlichen Ersatzrollen mittlerweile Alterungserscheinungen aufweisen können, haben wir die Rollen nach den originalen Werksangaben von Beaulieu Frankreich nachfertigen lassen. Alle Teile der Andruckrolle werden auf CNC-Maschinen gefertigt und nach dem Aufbringen des Gummimantels mit einer Toleranz von maximal 25µ auf Maß präzisionsgeschliffen.
Wie wir beobachten mußten, wird gerade dieser wichtige Bearbeitungsschritt bei fremden Nachbildungen der Rolle oftmals einfach weggelassen (Bild).

Die Rollen weisen jedoch ohne Rundschliff meist ein Übermaß mit einer konischen Verformung auf. Nicht korrekter oder gar einseitiger Filmandruck im Tonlaufwerk des Projektors sind die Folge. Dadurch besteht die Gefahr der Verregnung bzw. mechanischen Beschädigung des Filmmaterials durch unkontrollierten Schlupf zwischen der Capstanwelle und der nachgebauten Gummi-Andruckrolle.

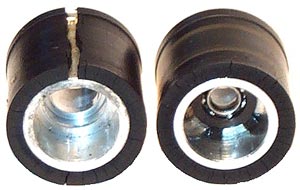

Altersbedingt defekte Rollen		 Da wir in der Vergangenheit jedoch immer wieder Geräte erhalten haben, bei denen die originale Andruckrolle gegen Nachbauten / Eigenbauten aus anderen Materialien improvisiert ausgetauscht wurde, an dieser Stelle ein genereller Hinweis zur Schadensvermeidung:
Da für diese Rollen sehr genaue Materialeigenschaften und Abmessungen eingehalten werden müssen, prüfen Sie Ihr Gerät nach einer derartigen Eigen- oder Fremdmodifikation mit einer Blankfilm-Schlaufe auf mögliche filmkratzende Wirkung (30-50 Durchläufe).
Einer nicht authorisierten Werkstatt stehen weder neues Original-Material, noch die Werkzeuge und Prüflehren zur Verfügung, um die genau definierte Form und korrekte Ausrichtung sicherzustellen.
Dies ist vor allem bei den Beaulieu Projektoren wichtig, da bei diesen die Capstanwelle aktiv angetrieben wird. Wenn es z.B. mit der neuen Rolle Schlupf gibt, "verregnet" es Ihnen die Filme nach und nach. Hat die Rolle Übermaß, wird der Capstanmotor durch den stärkeren Filmandruck stärker belastet.

Das Original (schwarz) und ein Nachbau (braun)		 Authorisiert für den Beaulieu-Service in Deutschland und neue Generalvertretung für Beaulieu Cinema ist Beaulieu Deutschland alias Wittner Kinotechnik.

Die Auslieferung unserer Rollen erfolgt ferner grundsätzlich mit neuer Lagerung.
Sie erhalten so ein komplett neues Original-Ersatzteil, das ohne weitere Montageschritte am Projektor anstelle der alten Andruckrolle eingesetzt werden kann.
